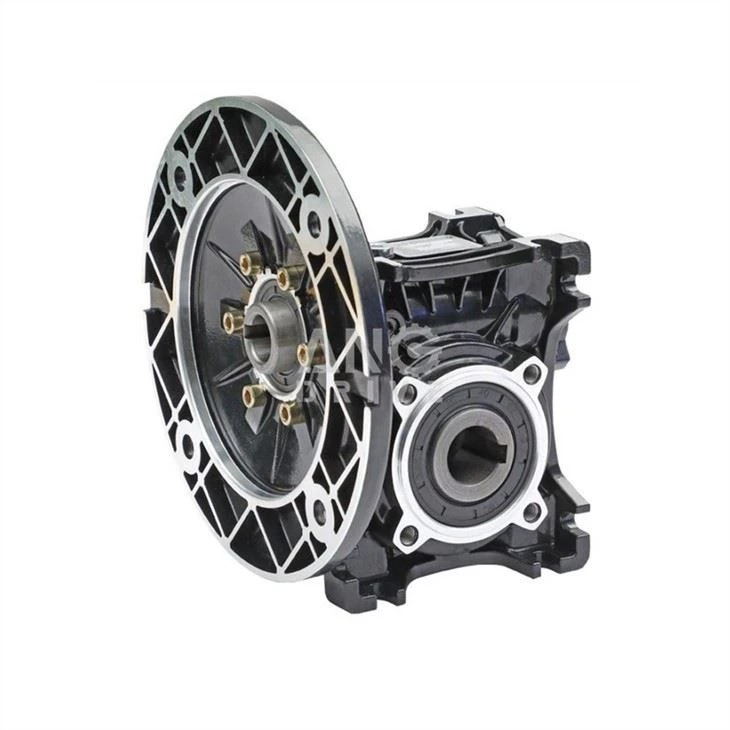

Jednostka przekładni ślimakowej z kołnierzem B5
Opis modelu jednostki przekładni ślimakowej z kołnierzem B5
Rv 063—40—E—Fa1 (fa1)—AS1 71b5 B3 —0.37—4/1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
Nie. | Komentarze |
1 | Kod modelu:Rv:Wejście otworu z kołnierzem V:Wejście wału bez kołnierza |
2 | Centralna odległość koła ślimakowego i wału ślimakowego |
3 | Współczynnik prędkości reduktora (I=7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100) |
4 | 1) Brak oznaczania bez kołnierza wyjściowego 2) E: Podwójny przedłużacz wałka ślimaka |
5 | 1) Brak oznaczania bez kołnierza wyjściowego 2) FA, FB, FC, FD, FE(1/2): kołnierz wyjściowy i pozycja |
6 | 1) Brak znaku oznacza wyjście otworu 2) AS(1/2): Pojedynczy wał wyjściowy i położenie 3) AB: Podwójny wał wyjściowy |
7 | Znormalizowana forma kołnierza wejściowego (bez silnika) |
8 | Kod pozycji instalacji |
9 | 1) Brak znaku oznacza bez silnika 2) Modele silników (słupy mocy) |
10 | Schemat położenia skrzynki zaciskowej silnika, pozycja domyślna 1 nie może być wymieniona |
Charakterystyka przekładni ślimakowej z kołnierzem B5:
Siatka robaka i koła zębatego jest mieszaniną akcji ślizgowych i toczenia, ale kontakt przesuwny dominuje przy wysokich współczynnikach redukcji. To działanie przesuwne powoduje tarcie i ciepło, co ogranicza wydajność przekładni ślimakowych do 30 do 50 procent. W celu zminimalizowania tarcia (a zatem ciepła), robak i przekładnia są wykonane z różnych metali – na przykład robak może być wykonany z hartowanej stali i przekładni wykonanej z brązu lub aluminium.
Mimo że styk przesuwny zmniejsza wydajność, zapewnia bardzo cichą pracę. (Zastosowanie różnych metali dla robaka i narzędzi przyczynia się również do cichej pracy.) To sprawia, że przekładnie ślimakowe nadają się do użytku, gdzie hałas powinien być zminimalizowany, na przykład w windach. Ponadto zastosowanie bardziej miękkiego materiału do przekładni oznacza, że może on absorbować obciążenia udarowe, takie jak te, które występują w ciężkich urządzeniach lub maszynach do kruszenia.
Podstawową zaletą przekładni ślimakowych jest ich zdolność do zapewnienia wysokich współczynników redukcji i odpowiednio wysokiego mnożenia momentu obrotowego. Mogą być również stosowane jako reduktory prędkości w zastosowaniach niskich i średnich prędkości. A ponieważ ich współczynnik redukcji opiera się na samej liczbie zębów zębatych, są one bardziej zwarte niż inne rodzaje kół zębatych. Podobnie jak śruby prowadzące o drobnym skoku, przekładnie ślimakowe są zazwyczaj samoblokujące, co czyni je idealnymi do podnoszenia i podnoszenia.
